ZGF系列 水内冷直流高压发生器

所属分类:高压绝缘耐压设备

产品时间:2022-04-25

简要描述:适用于电力部门现场试验高压发生专用配套设备参考标准:DL/T 848.1-2004,DL/T 474.2-2018产品说明书检定证书标准及规程产品图集视频拍摄中可靠的过压、过流及零位合闸保护功能0.75倍输出电压指示精度注:关于产品购买、技术维护等服务,欢迎致电!

详细说明:

60kV/200mA水内冷直流高压发生器设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:

1、由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。

2、目前国内的直流高压试验器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白。

3、直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。

4、为能对水内冷发电机组的准确测量泄漏电流,60kV/200mA系列水内冷直流高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

60kV/200mA型系列水内冷直流高压发生器采用中频倍压电路。应用新型的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。

产品别称:直高发、高压发生器、中频直流高压发生器

        产品参数

技术参数

规范(kV/mA)60/20060/30080/20080/30090/20090/300
输出电压(kV)606080809090
输出电流(mA)200300200300200300
输出功率(W)120001800016000240001800027000
电压测量误差≤1.0% ±2 个字
电流测量误差≤1.0% ±2 个字
过压整定误差≤1.0%
纹波系数≤3.0%
电压稳定度≤1.0%
电源电压AC380V(三相四线)
机箱重量25.0kg25.0kg
倍压重量65.0kg70.0kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好

  • 2、保护功能全面

  • 3、产品结构紧凑、操作简单,使用方便

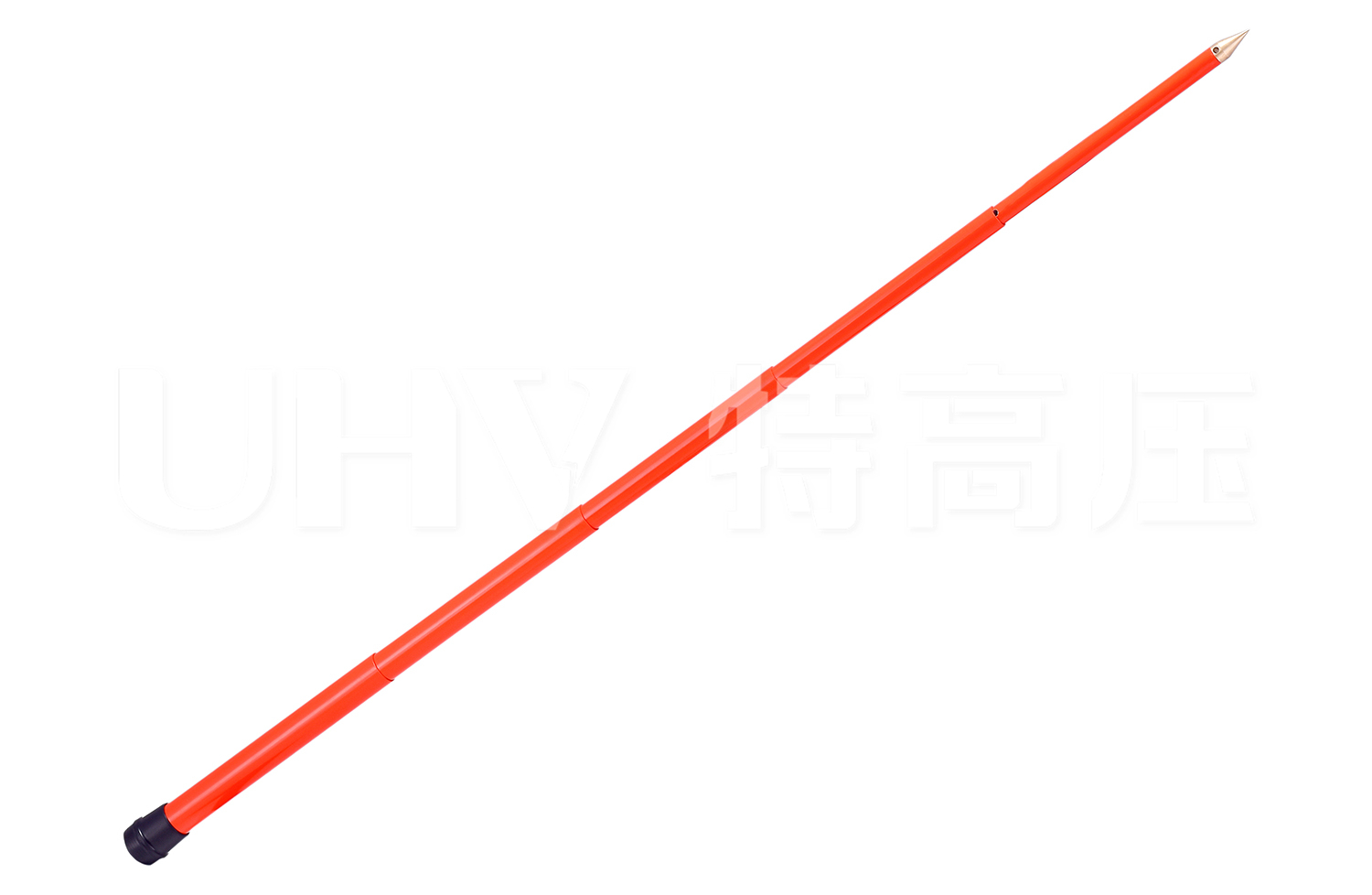

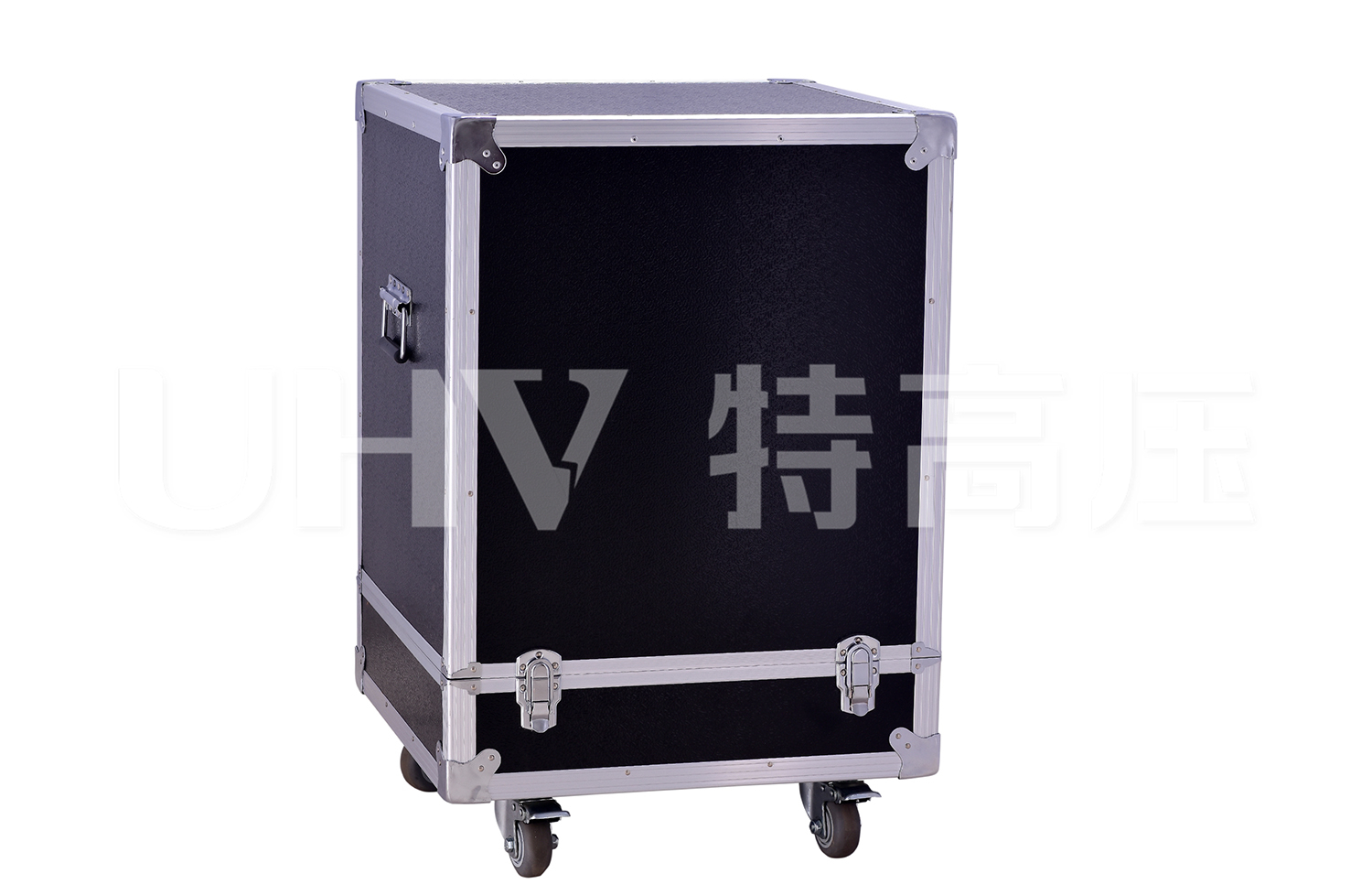

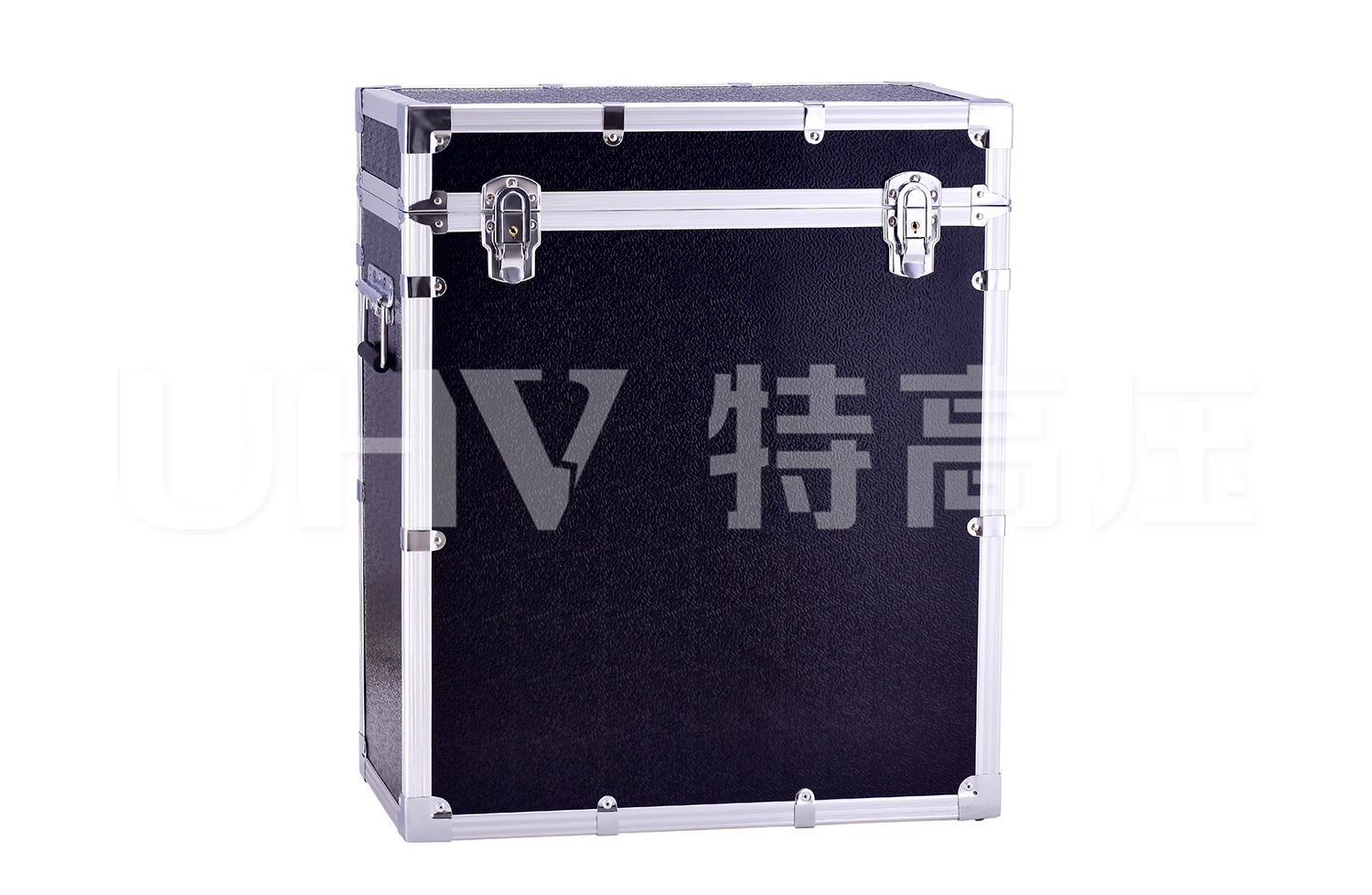

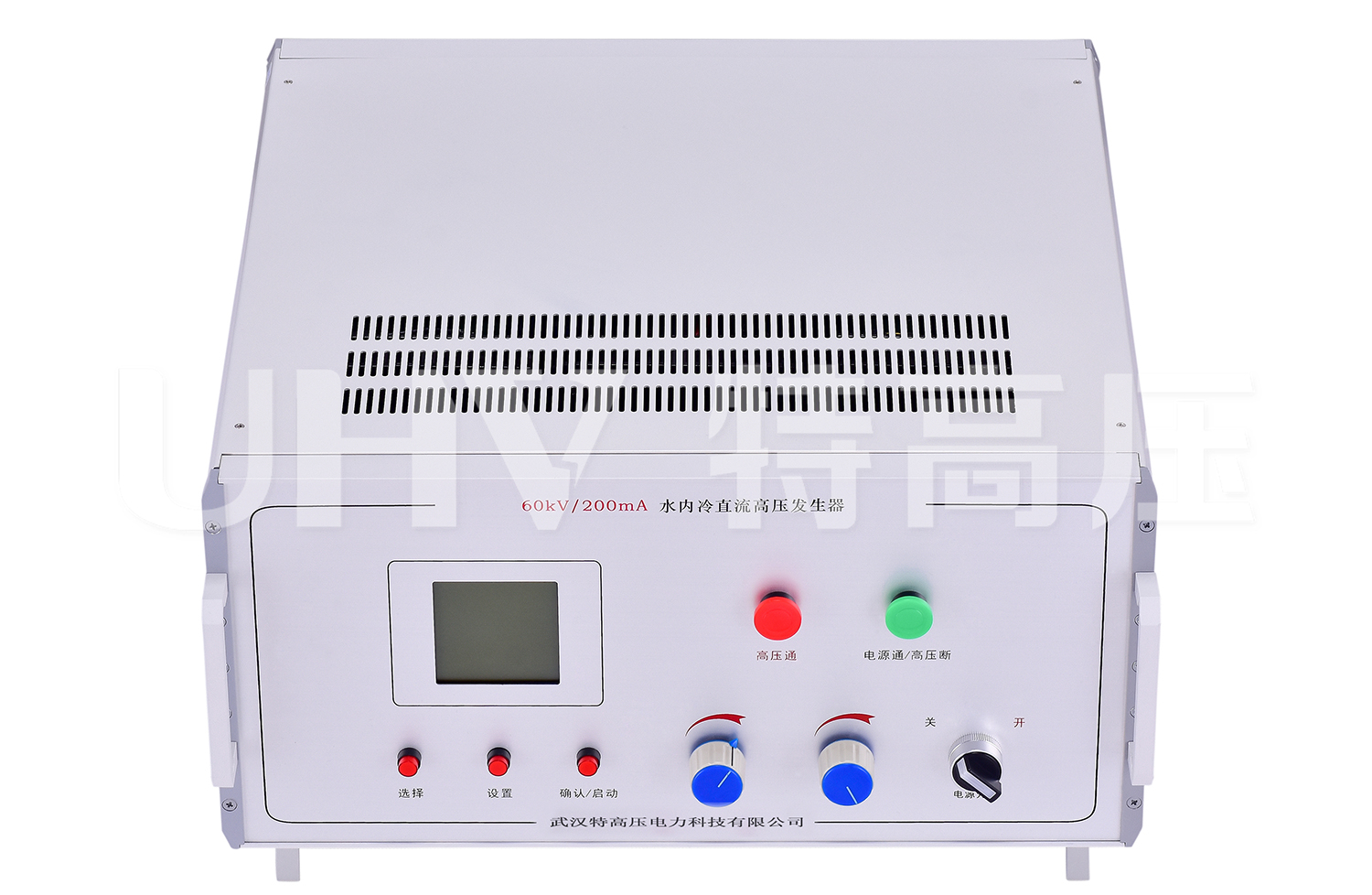

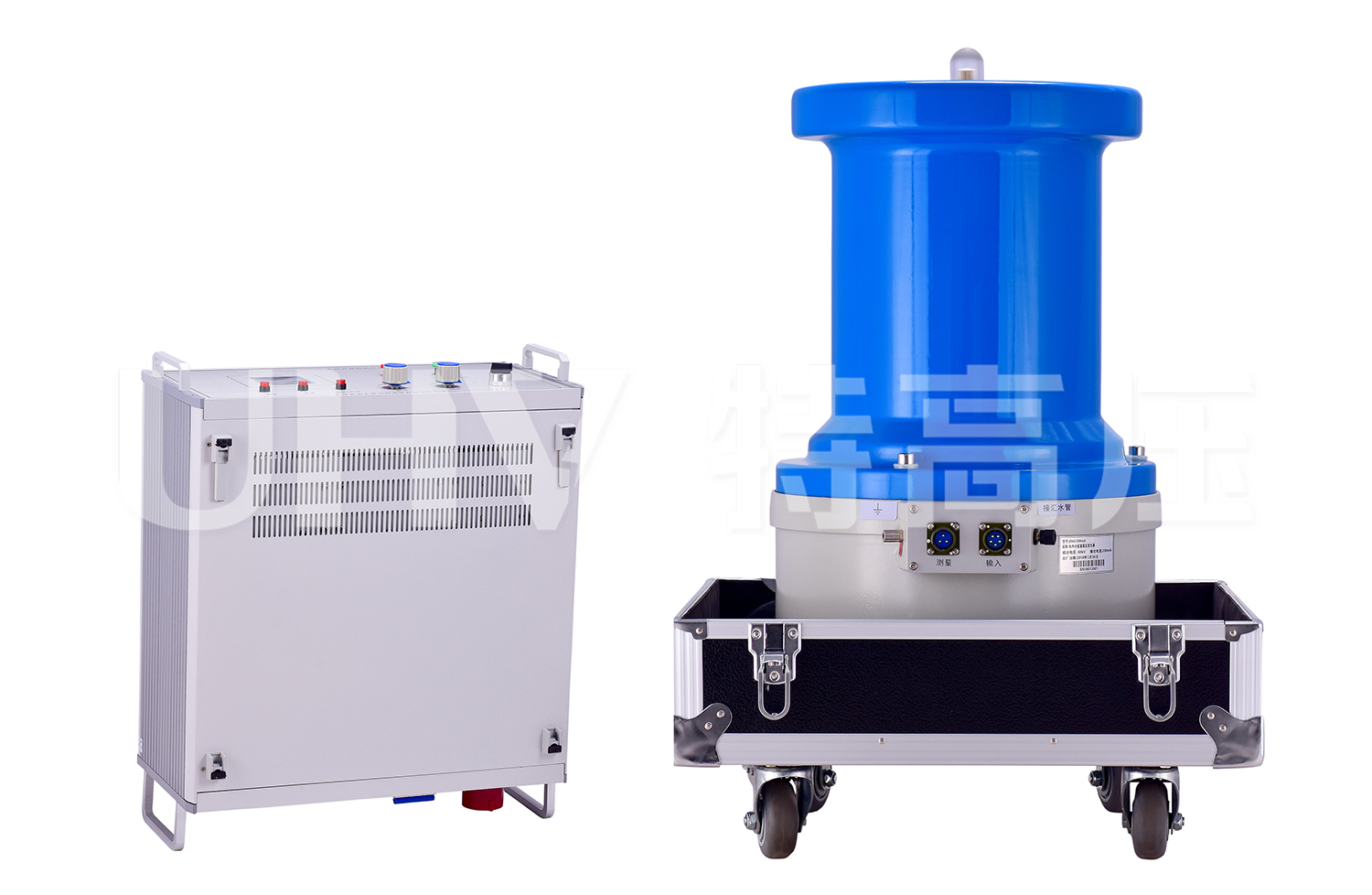

ZGF系列 水内冷直流高压发生器(图1)ZGF系列 水内冷直流高压发生器(图2)ZGF系列 水内冷直流高压发生器(图3)ZGF系列 水内冷直流高压发生器(图4)ZGF系列 水内冷直流高压发生器(图5)ZGF系列 水内冷直流高压发生器(图6)ZGF系列 水内冷直流高压发生器(图7)
