设计用于对35kV及 以下保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。
产品别称:PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪
产品参数
项目 | 参数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0~1200V(电流最大设置20A) | |
大电流输出 | 0~1000A | |
励磁测量精度 | ≤0.5%(0.3%*读数+0.2%*量程) | |
CT变比测量 | 范围 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT变比测量 | 范围 | ≤500kV |
精度 | ≤0.5% | |
工作环境 | 温度 | -10℃ ~ 40℃ |
湿度 | ≤90% | |
尺寸 | 410mm × 260mm × 340mm | |
重量 | ≤25kg |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448
产品特征
1、支持检测CT和PT
2、满足GB 20840.3-2013,GB 20840.2-2014等规程要求
3、无需外接其它辅助设备,单机即可完成所有检测项目
4、自带微型快速打印机、可直接现场打印测试结果
5、操作简便,带有智能提示,使用户更易上手操作
6、大屏幕液晶,图形化显示接口
7、按规程自动给出CT/PT(励磁)拐点值
8、自动给出5%和10%误差曲线
9、可保存3000组测试资料,掉电后不丢失
10、支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告
11、小巧轻便≤22kg,非常利于现场测试
产品视频
产品图集
一次大电流导线 接地线 二次回路测试线 二次回路测试线 电源线 打印纸

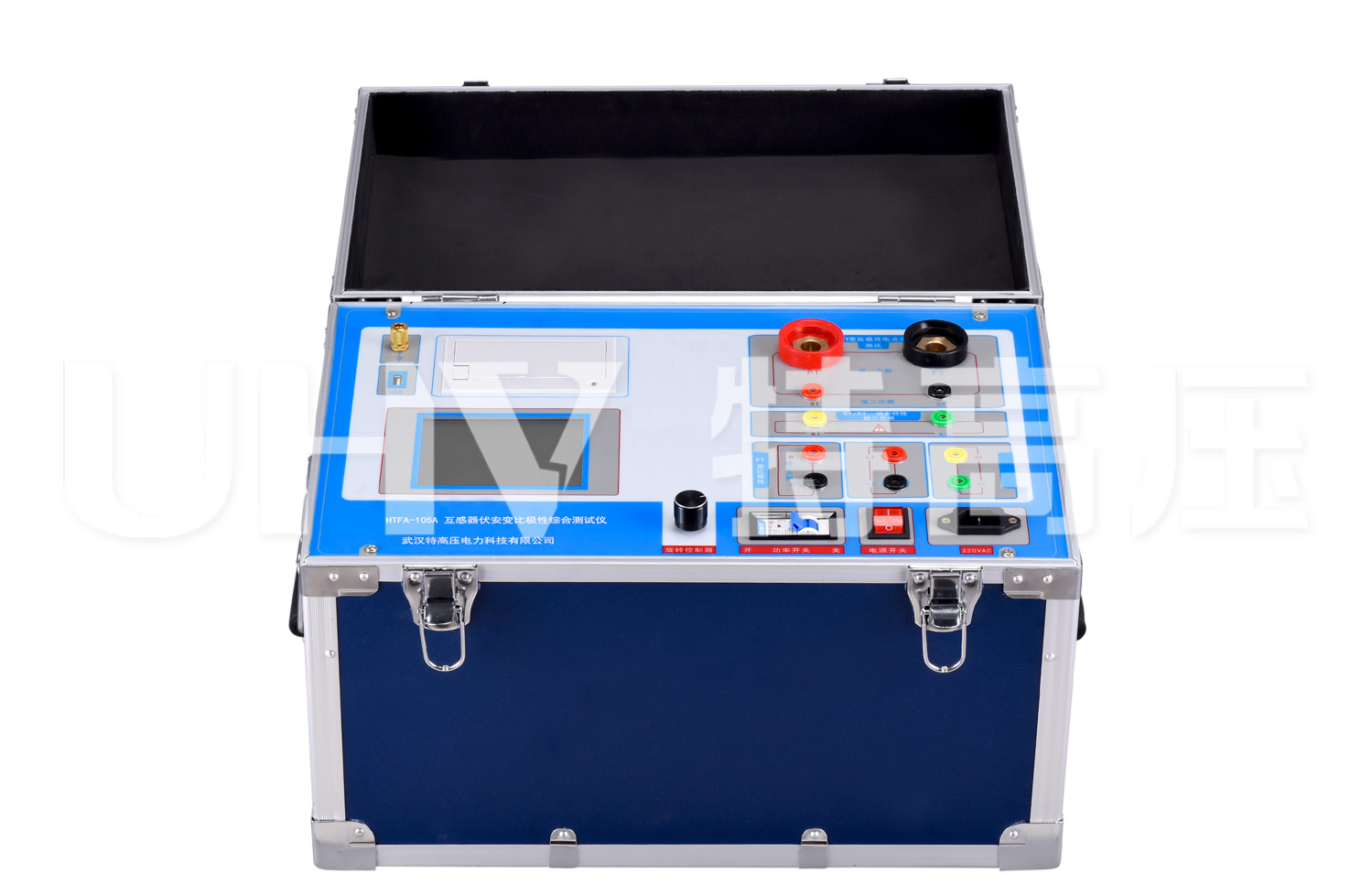

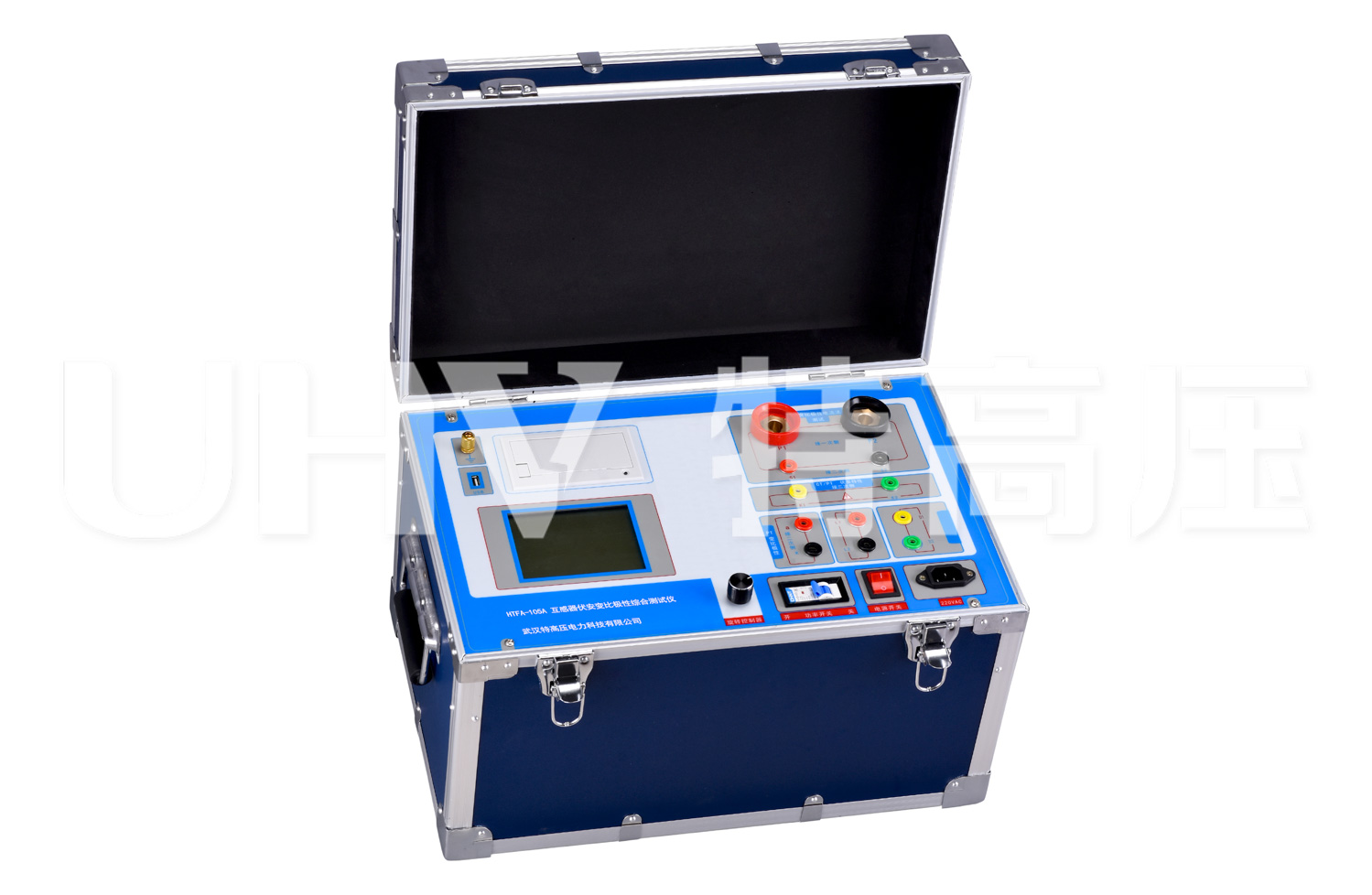

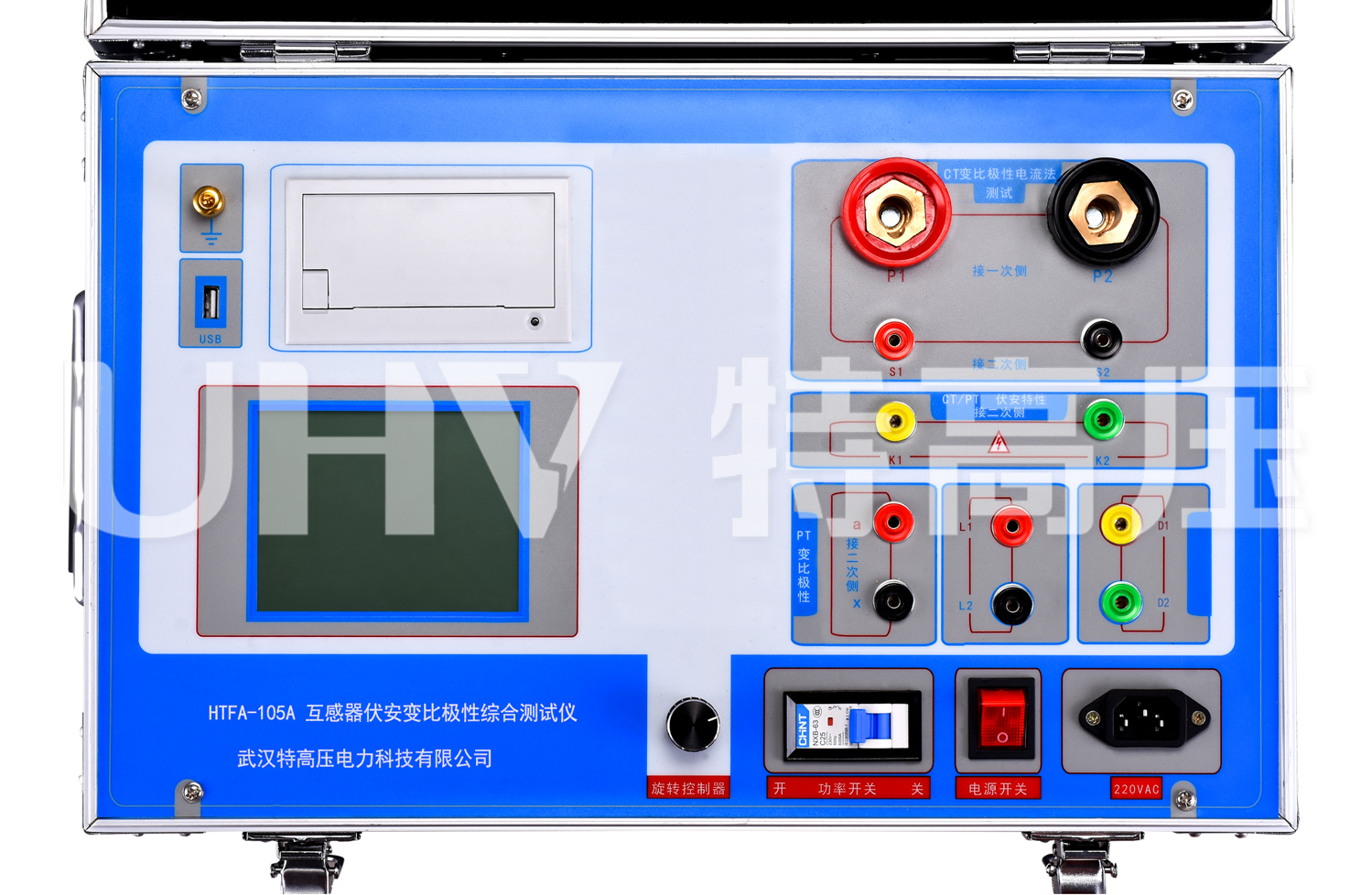

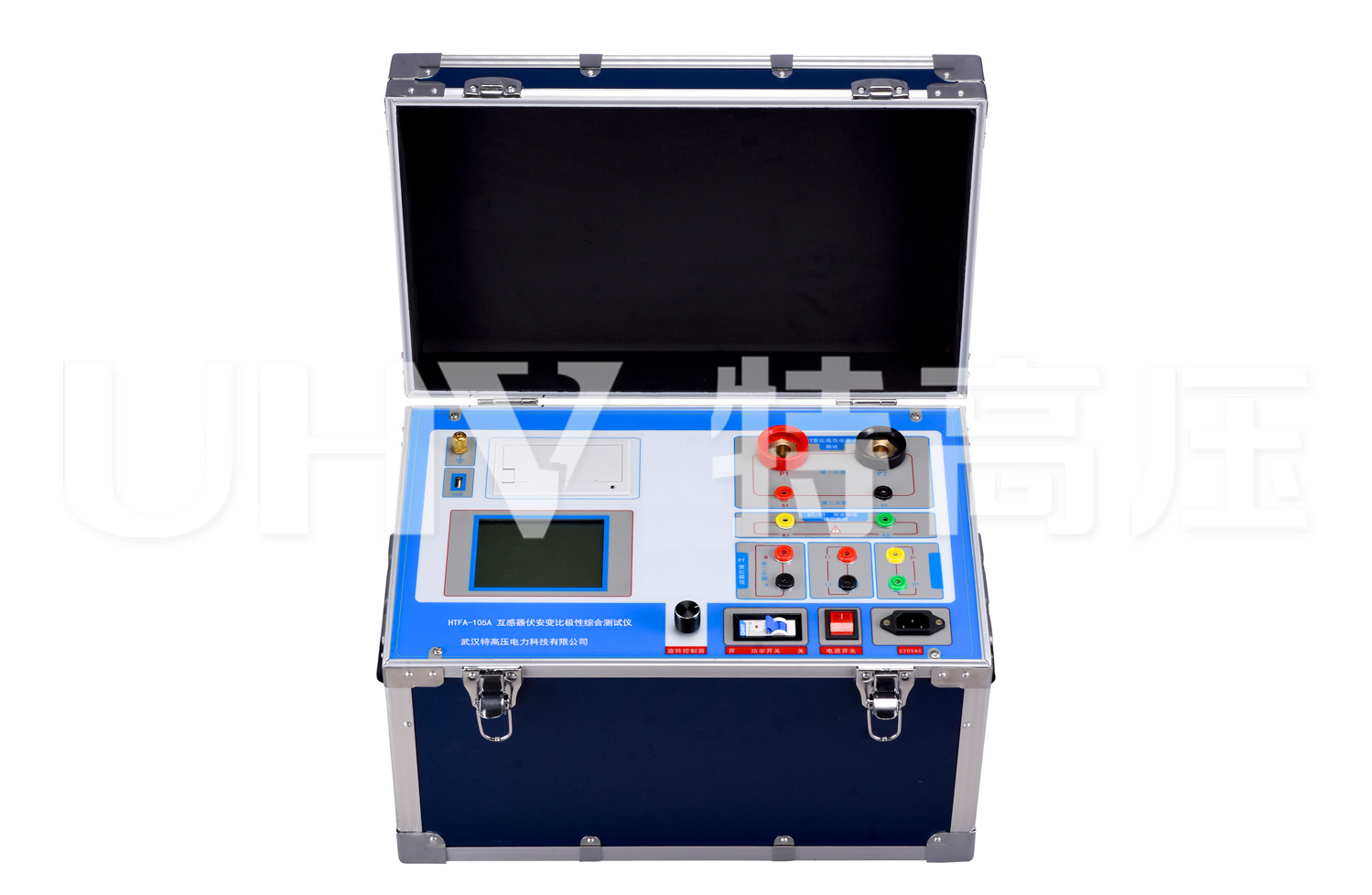

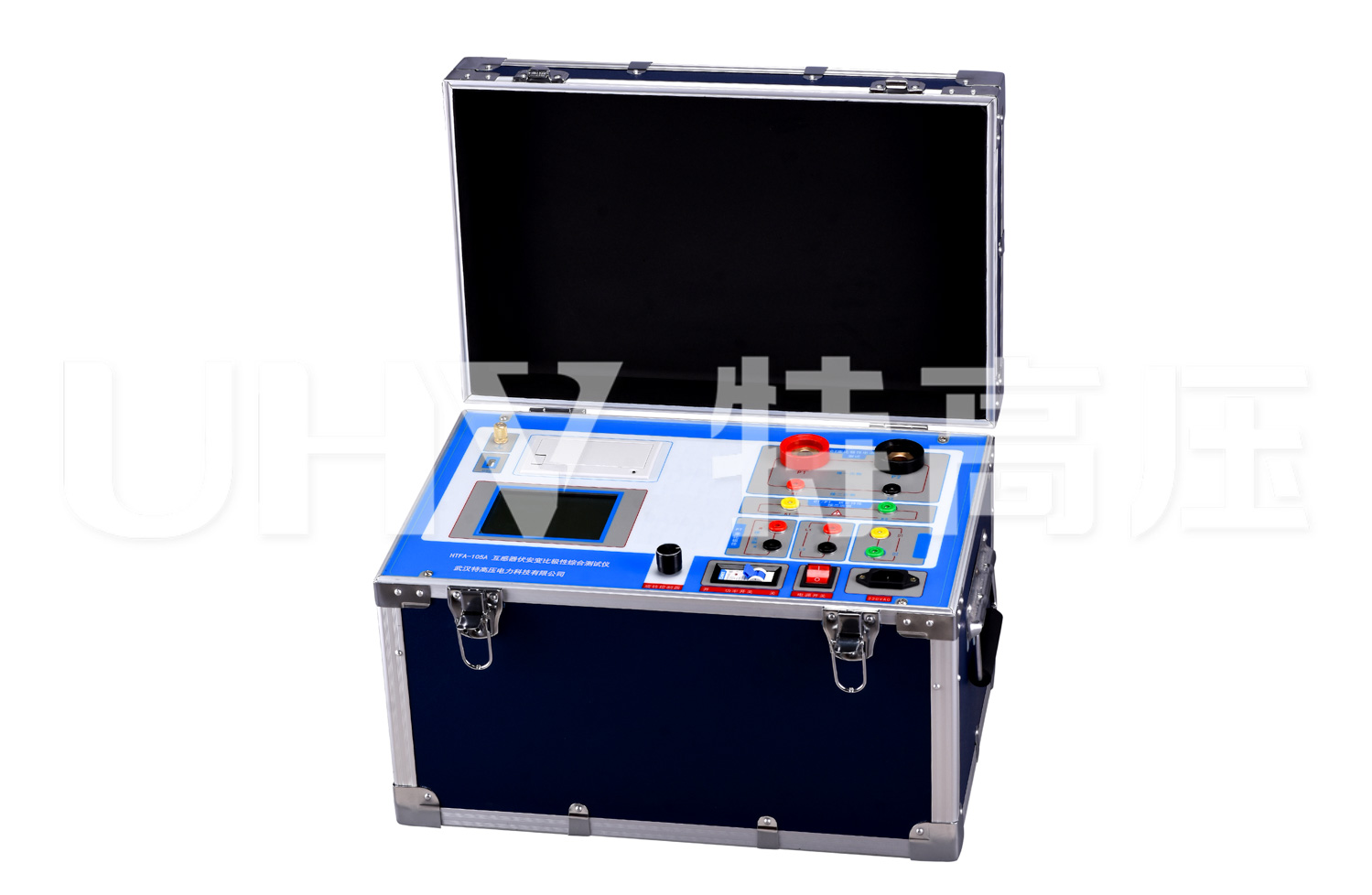

操作面板 接地端子、U盘接口 接线图 控制器 大电流输出端口 接线端口 接线端口 过流保护(功率)开关/电源开关 电源插口 打印机 整体外观
