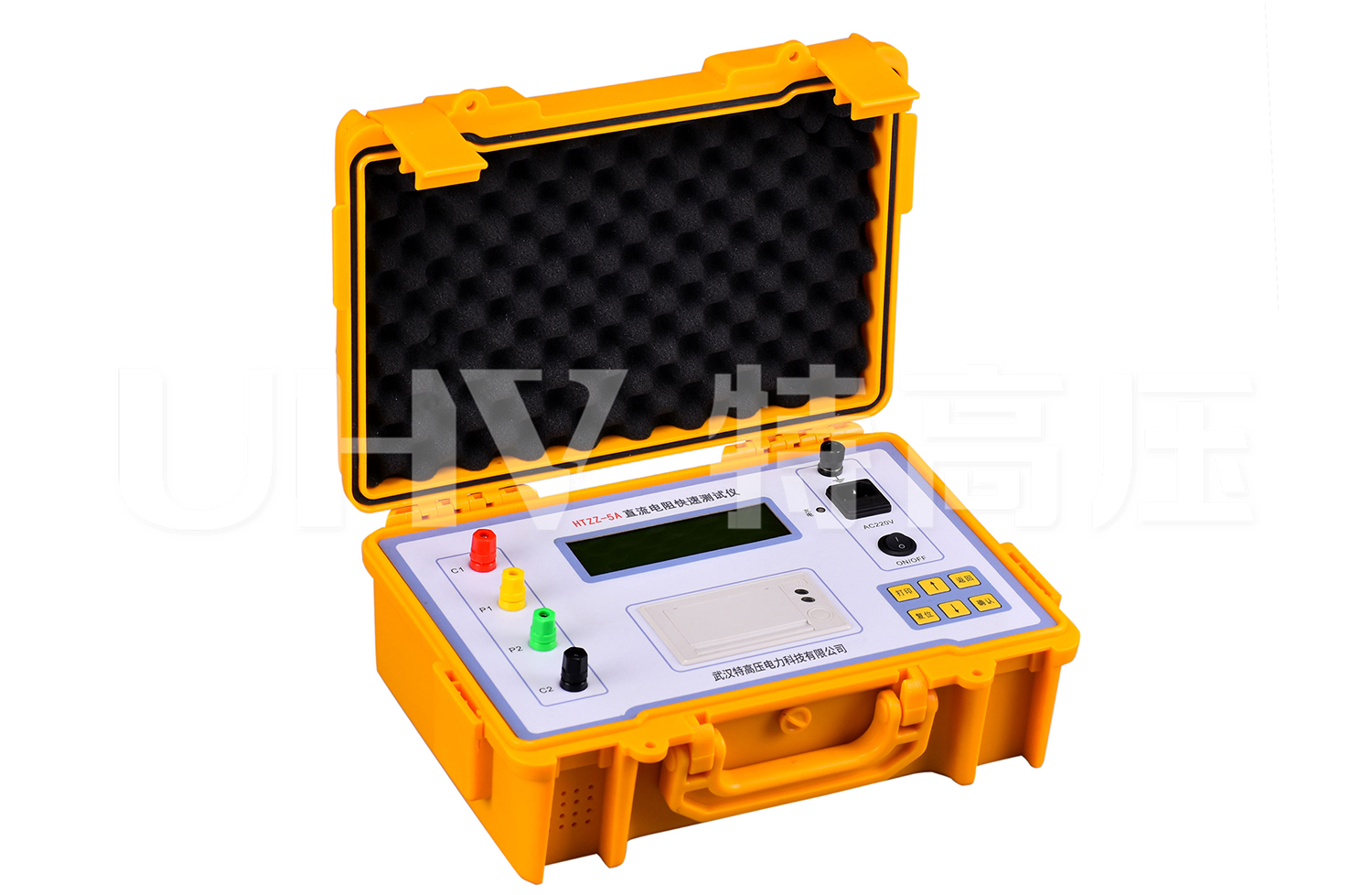

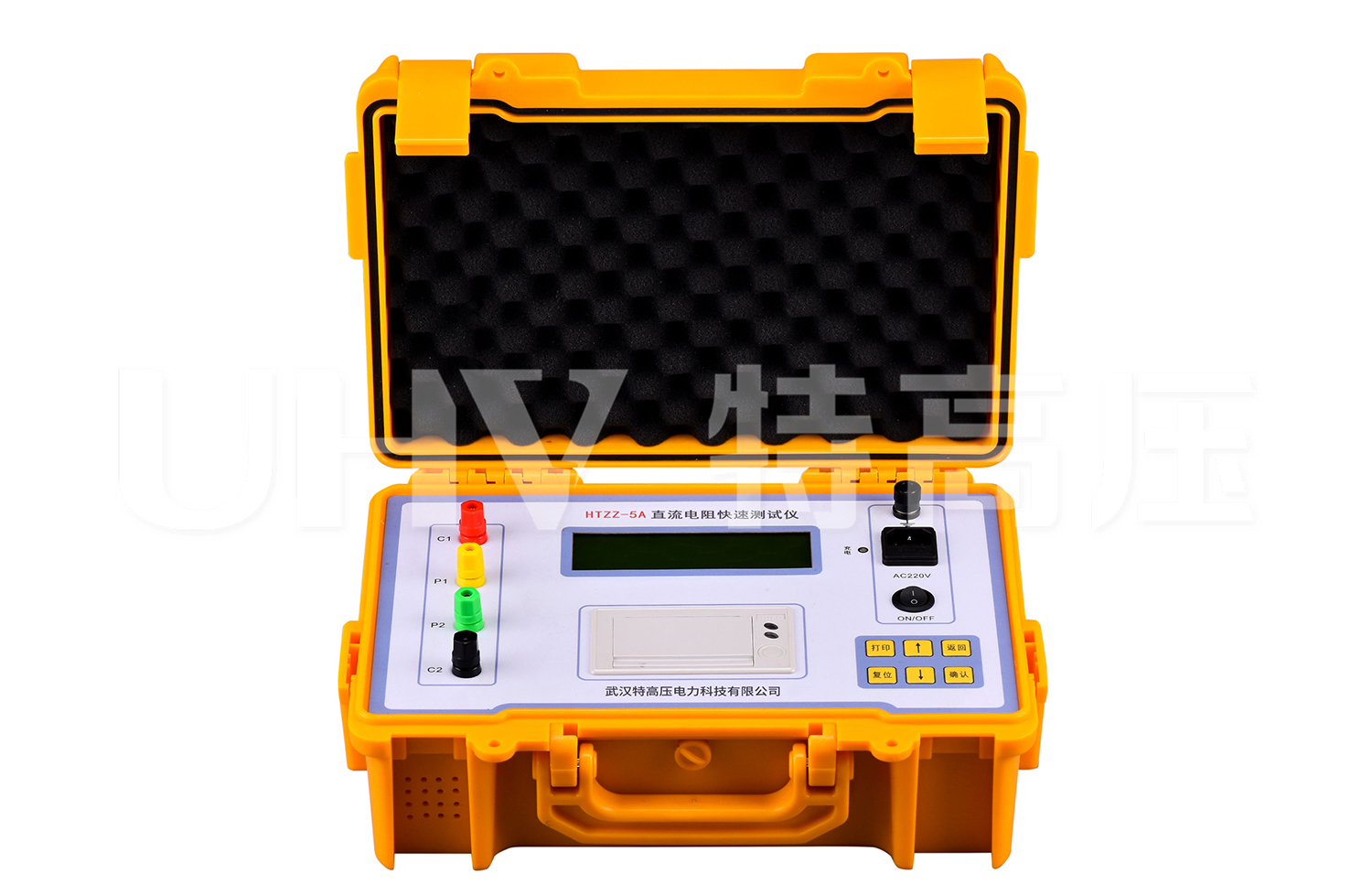

HTZZ-5A 直流电阻快速测试仪(5A)

所属分类:变压器测试仪器

产品时间:2022-04-25

简要描述:适用于变压器交接、大修项目中绕组的直流电阻测试项目 参考标准:DL/T 845.3-2004 产品说明书检定证书标准及规程产品图集视频拍摄中 采用电流源线性补偿技术 过压防护功能,防反电动势冲击 采用四端测量,消除引线电阻与接触引起的测量误差 注:关于产品购买、技术维护等服务,欢迎致电!

详细说明:

测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:

①检查绕组内部导线和引线的焊接质量;

②检查分接开关各个位置接触是否良好;

③检查绕组或引出线有无折断处;

④检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;

⑤检查层、匝间有无短路的现象。

直流电阻快速测试仪界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;特高压采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。

直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

产品别称:直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻快速测试仪

产品参数

技术参数

测量范围 0~2000Ω(共六档)
测试电流 5A(20mΩ~2Ω)。0.5A(20Ω);0.05A(200Ω);0.005A(2000Ω)
分辨率 1μΩ(20mΩ档)
10μΩ(200mΩ档)
0.1mΩ(2Ω档)
1mΩ(20Ω档)
10mΩ(200Ω档)
0.1Ω(2000Ω档)
整机功耗 ≤100W
工作温度与湿度 0℃~40℃;≤85%RH
工作电源 AC220V 50Hz (±10 %)
尺寸(长×宽×高) 350×260×140mm3
仪器重量 3kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、测试速度快:直流电阻快速测试仪最大输出充电电流可达5A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍

  • 2、准确度高:直流电阻快速测试仪除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好

  • 3、测量范围广:电阻测量范围为0~2000Ω,量程广

  • 4、交直流两用:直流电阻快速测试仪内附可充电电池组,交直流供电,便携式设计,使用、携带方便
