HTXZ(L) 调感式变频串联谐振耐压装置

所属分类:串联谐振试验装置

产品时间:2022-04-25

简要描述:本系统针对11kV/30MW水轮发电机的交流耐压试验设计制造 参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018 具有过压、过流、零位启动、系统失谐(闪落)等保护功能 串联谐振装置采用了DSP平台技术 多种工作模式,高试验速度 注:关于产品购买、技术维护等服务,欢迎致电!

详细说明:

串联谐振装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。

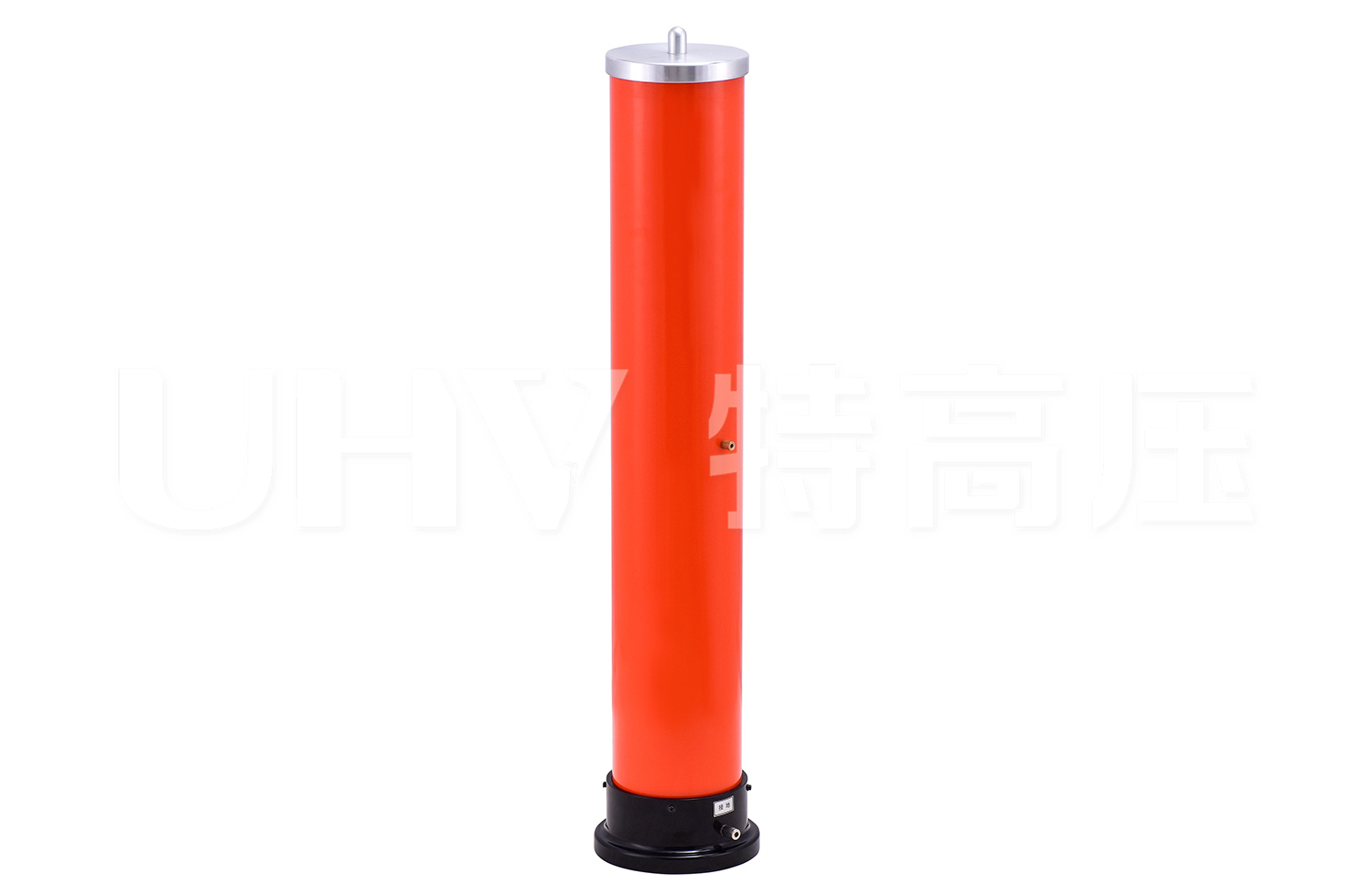

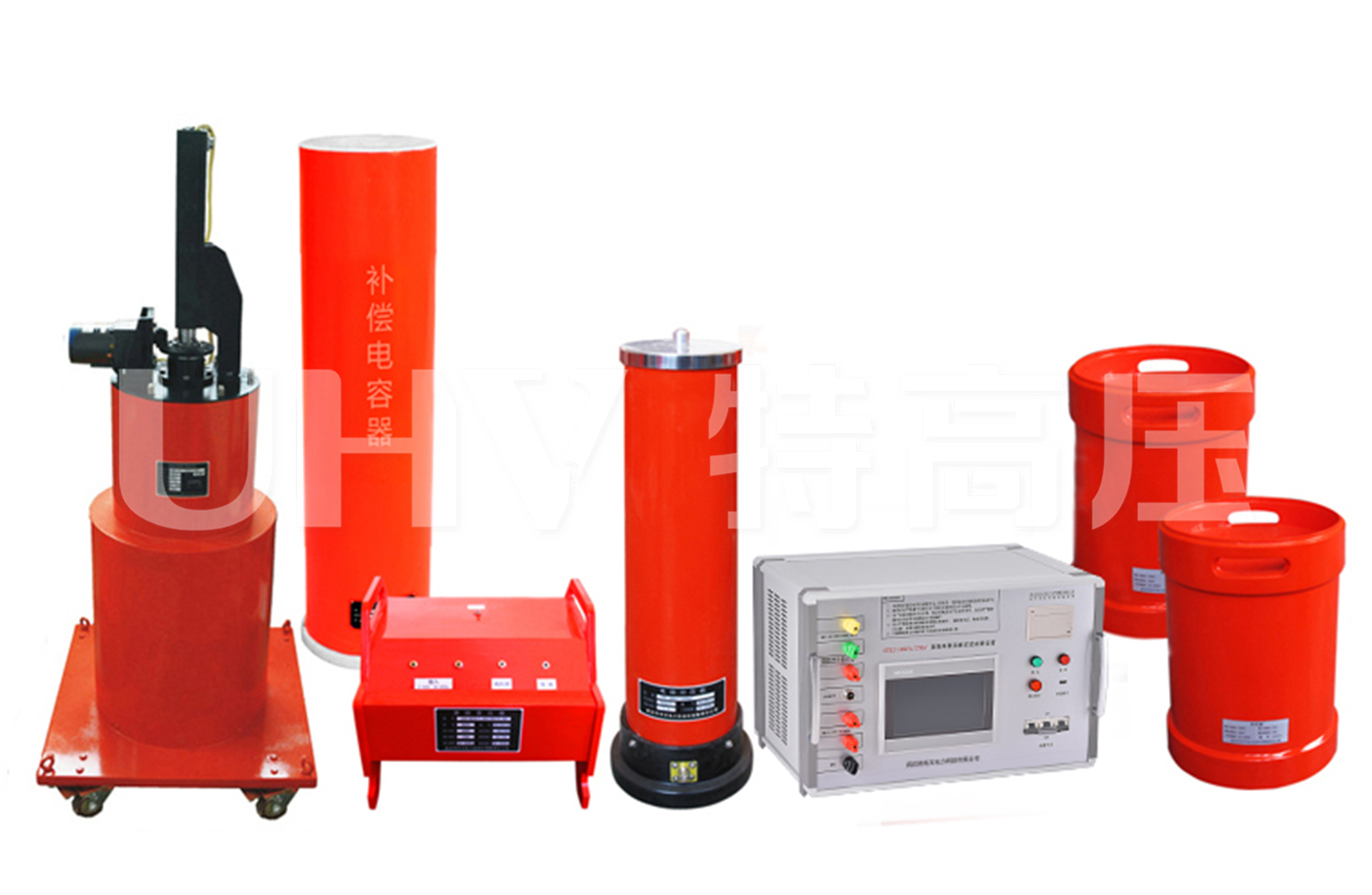

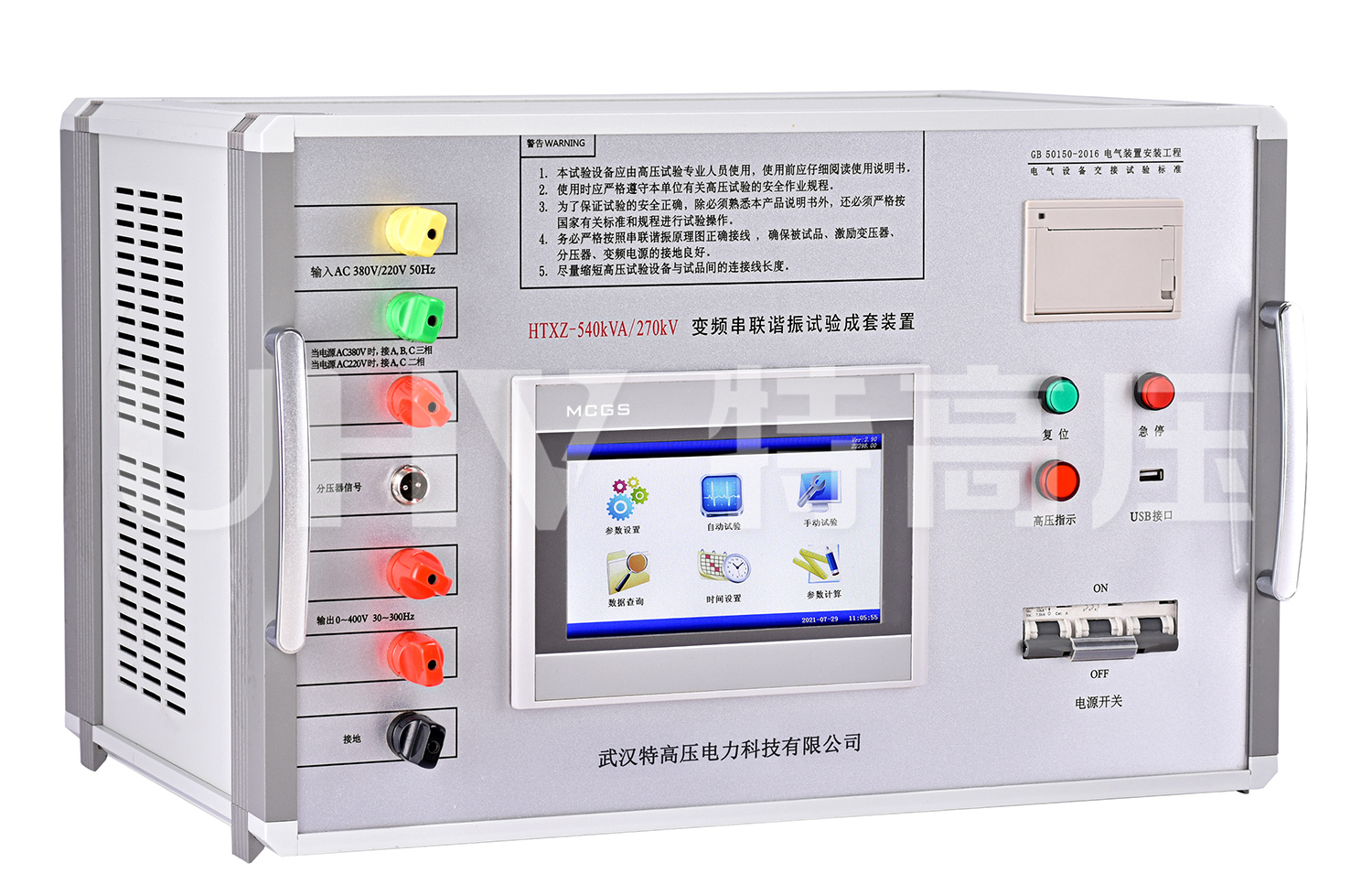

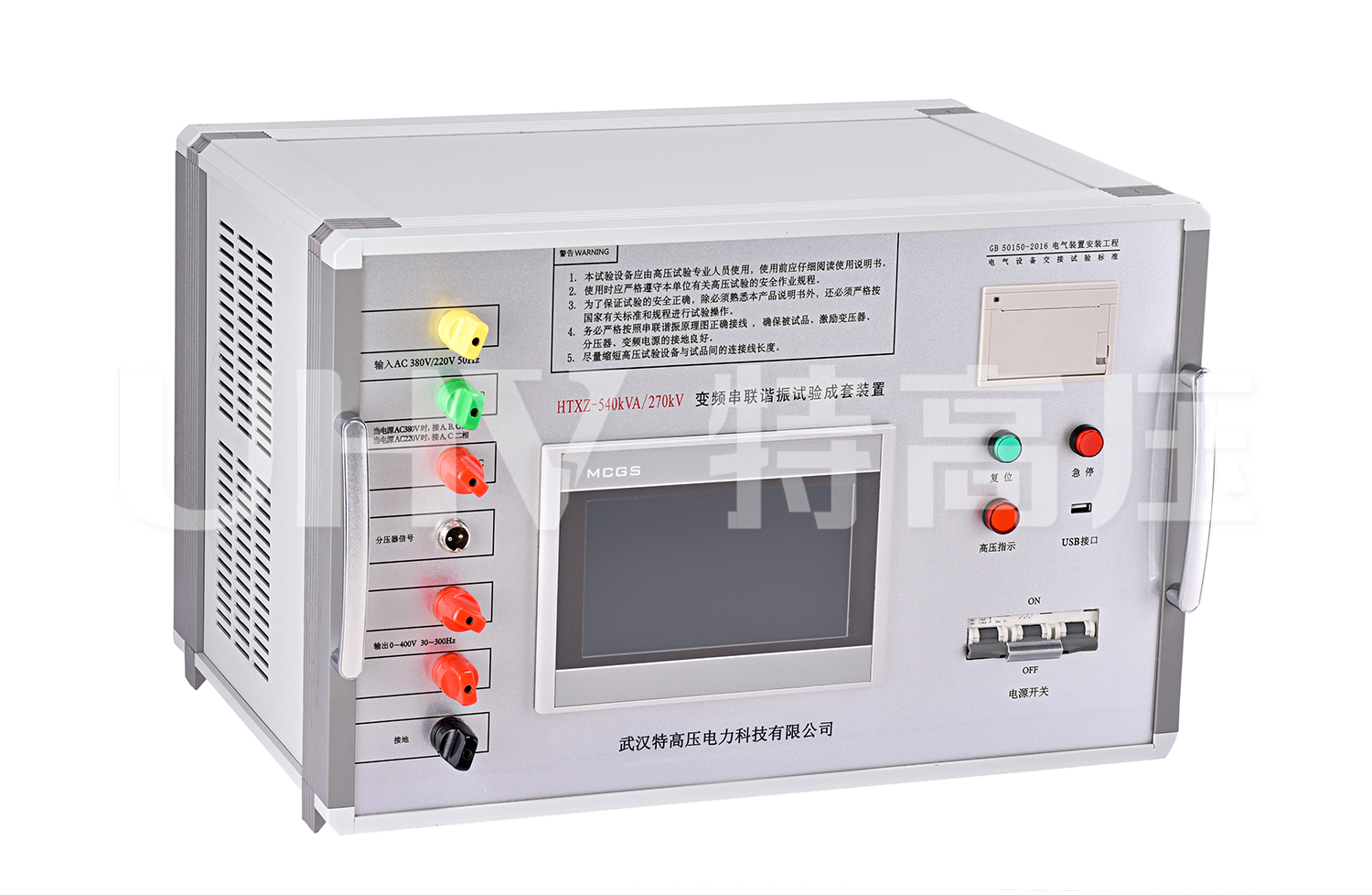

串联谐振装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

产品别称:变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置、串联谐振装置

产品参数

技术参数

额定输出电压0~50kV(AC有效值)
输出频率45~65Hz
谐振电压波形纯正弦波,波形畸变率≤1.0%
工作制满功率输出下,一般连续工作时间5min
品质因素10~40
频率调节灵敏度0.1Hz,不稳定度<0.05%
最大试验容量5000kVA及其以下
工作电源220V或380V±10%,工频50Hz±5%

系列产品配置(适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验,频率:50Hz±2Hz))

产品型号名称控制台电抗器激励变压器器分压器适用对象
HTXZ(L) - 50/5010kW/220V50kV/1A一台10kW/5kV50kV/500pF发电机0.07~0.13μF。10kV电缆(300mm2)≤1.0km
HTXZ(L) - 75/5015kW/380V50kV/1.5A一台15kW/5kV50kV/500pF发电机0.13~0.2μF。10kV电缆(300mm2)≤1.5km
HTXZ(L) - 225/5025kW/380V50kV/1.5A两台。50kV/1.5A一台25kW/5kV50kV/500pF发电机0.2~0.27μF。10kV电缆(300mm2)≤2.5km
HTXZ(L) - 360/5030kW/380V60kV/2A两台。60kV/2A一台30kW/5kV50kV/500pF发电机0.27~0.33μF

电力系统常用发电机的电容量参考表


型号生产厂家额定容量MW额定电压kV相电容μF
火力发电机T2-12-2/126.30.1
TQ-25-2/26.30.19
TBC-30/306.30.2
TB2-30-2/306.30.2
TQN-50-2/5010.50.209
TB-60-2/6010.50.25
TQN-100-2/10013.80.234
WT23S-083AF3/300150.29
TB-320-2/320200.3
T264/640/600200.368
QF-30-2/306.30.1
QF-60-2/606.30.234
QF-60-2/6010.50.33
QFS-125-2上海电机厂12513.80.08~0.12
QFSN-200-2哈尔滨电机厂20015.750.19~0.21
QFQS-200-2东方电机厂20015.750.1928~0.21
QFS-300-2上海电机厂300180.16~0.2
QFSN-300-2上海电机厂300180.18~0.2
QFSN-600-2/600200.234
ATB-2美国GE公司352230.268
TBB-200-2前苏联20015.750.107
TBB-500-2 500200.25
TBB-320-2前苏联320200.31
TBB-800-2 800240.25
2-105*234美国西屋公司600200.2
50WT23E-138ABB600220.253
同步调相机TT-15-8/156.60.108
TT-30-6/3010.50.2
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、串联谐振装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪落电压值,以供试验分析。

  • 2、整个串联谐振装置单件重量很轻,最大不超过40kg,便于现场使用。

  • 3、串联谐振装置具有四种工作模式,方便用户根据现场情况灵活选择,提高试验速度工作模式为:全自动模式、手动模式、自动调谐手动升压模式。

  • 4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。

  • 5、串联谐振装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

  • 6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。
