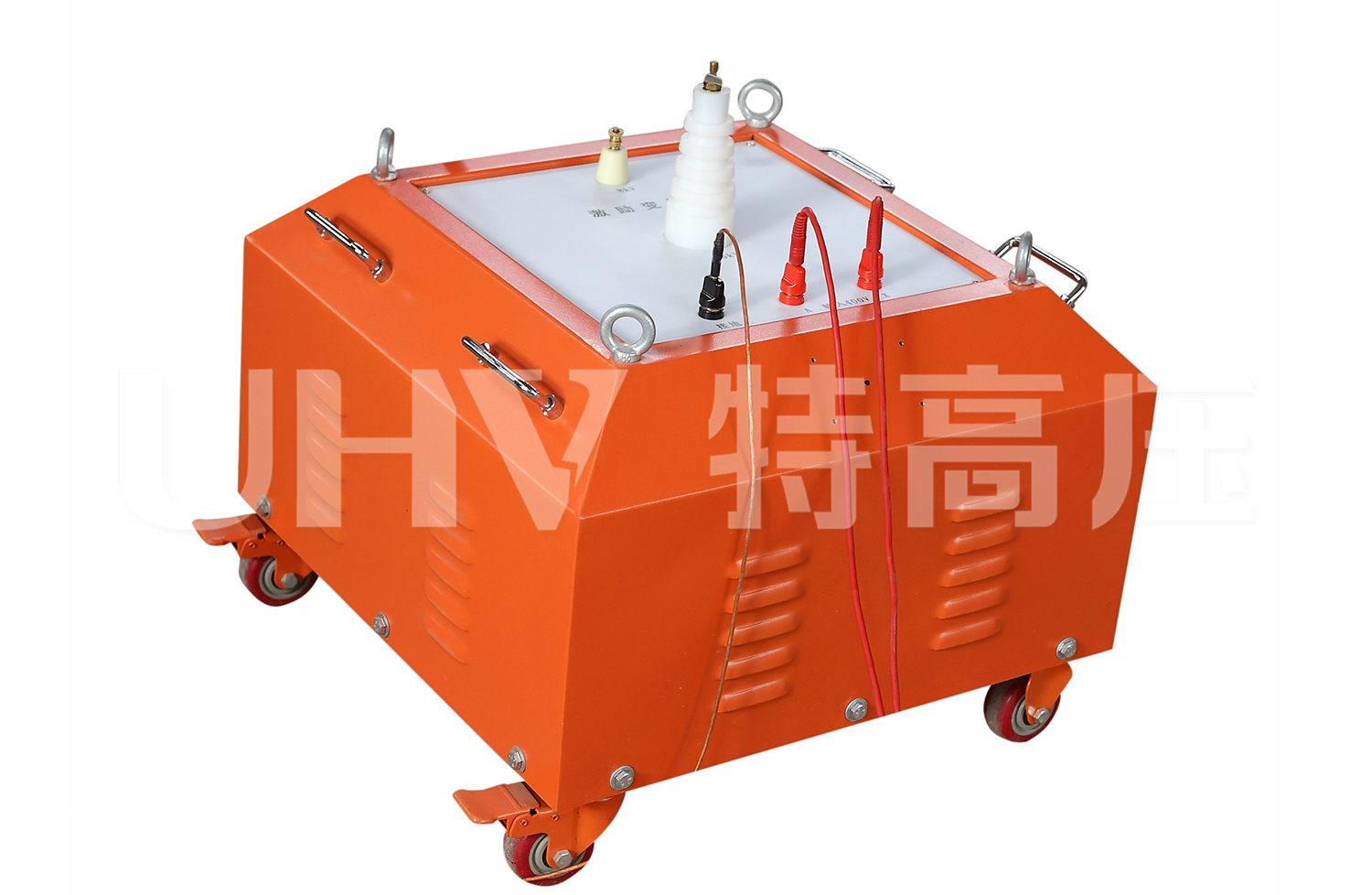

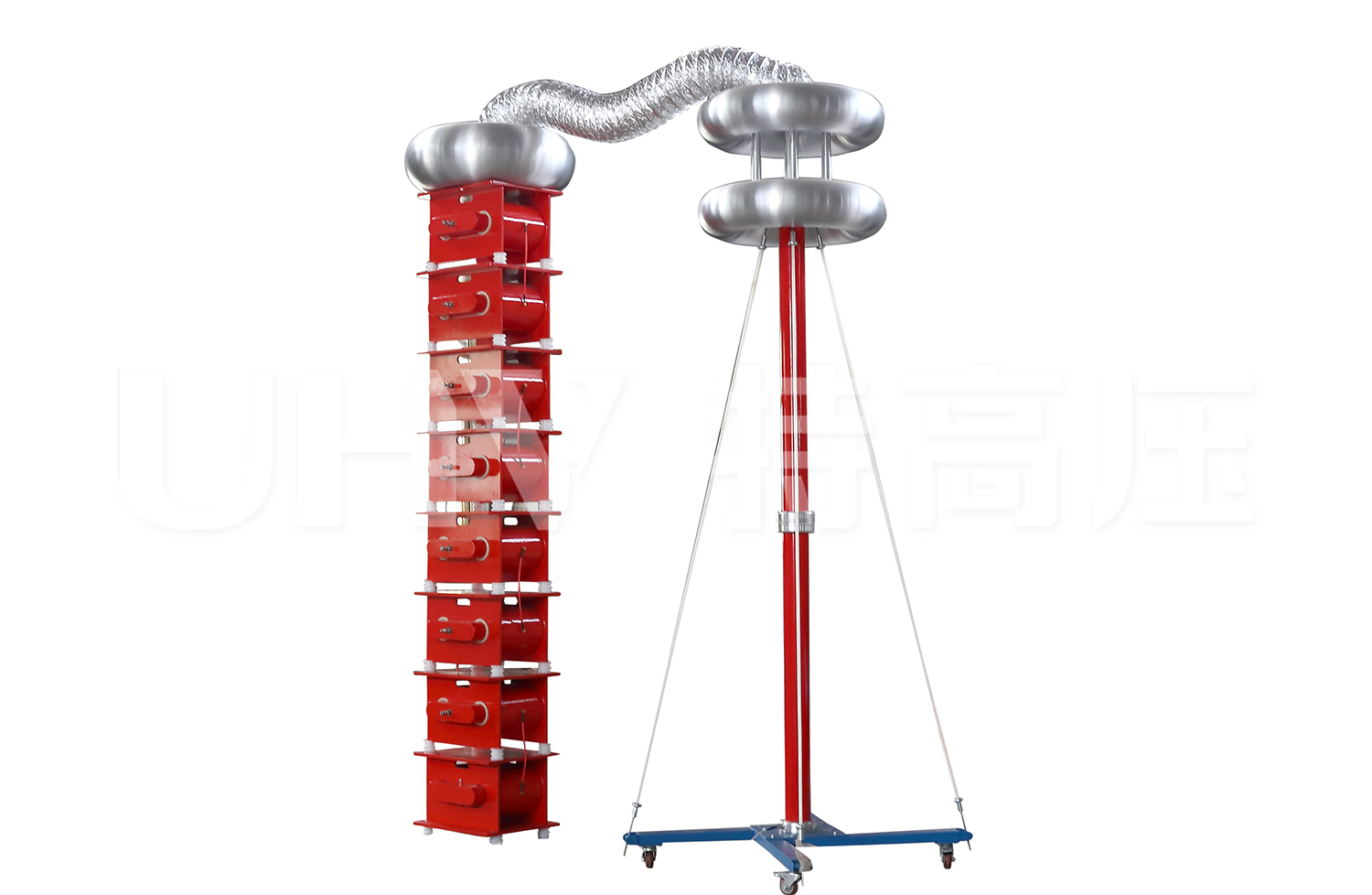

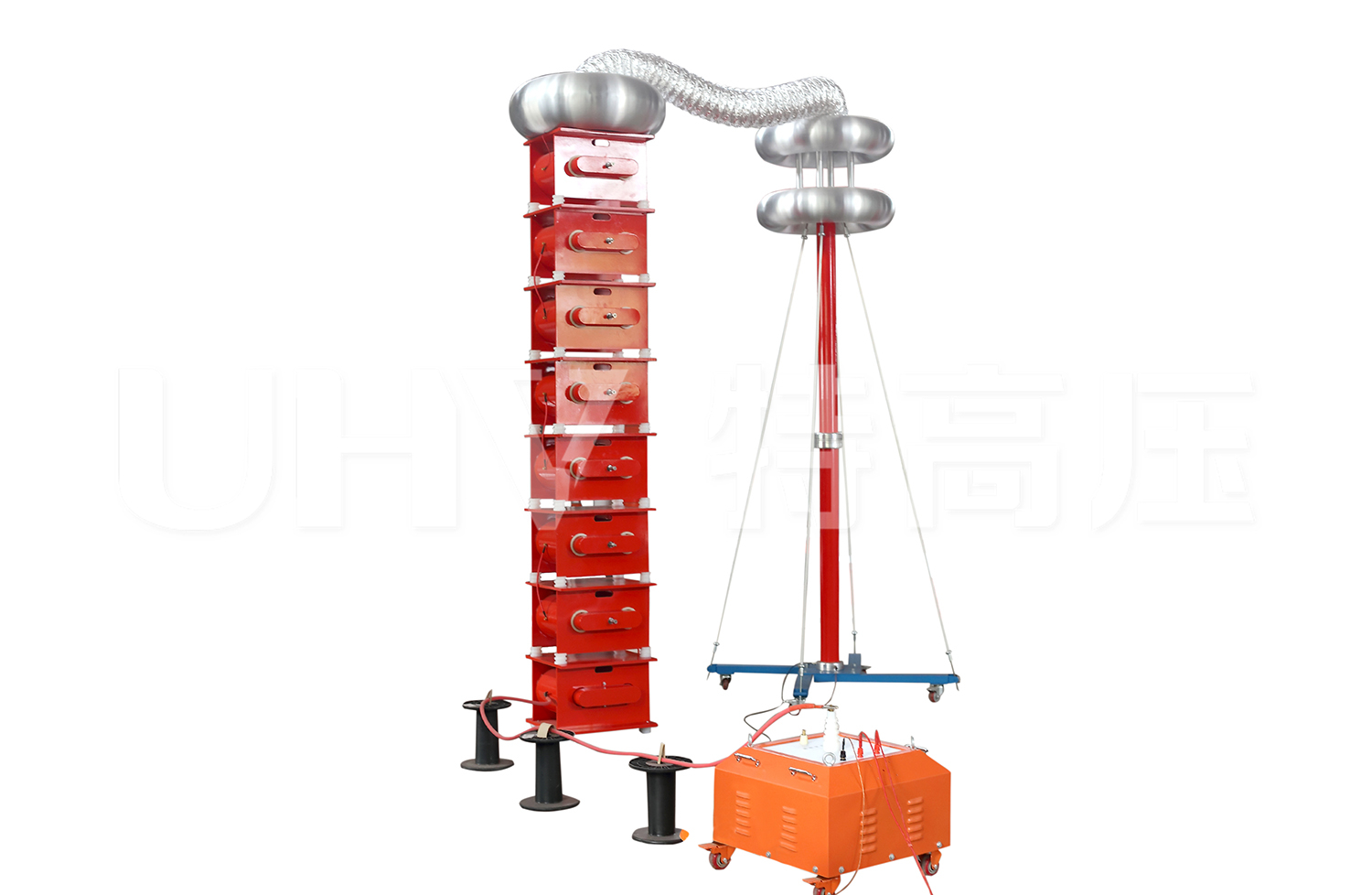

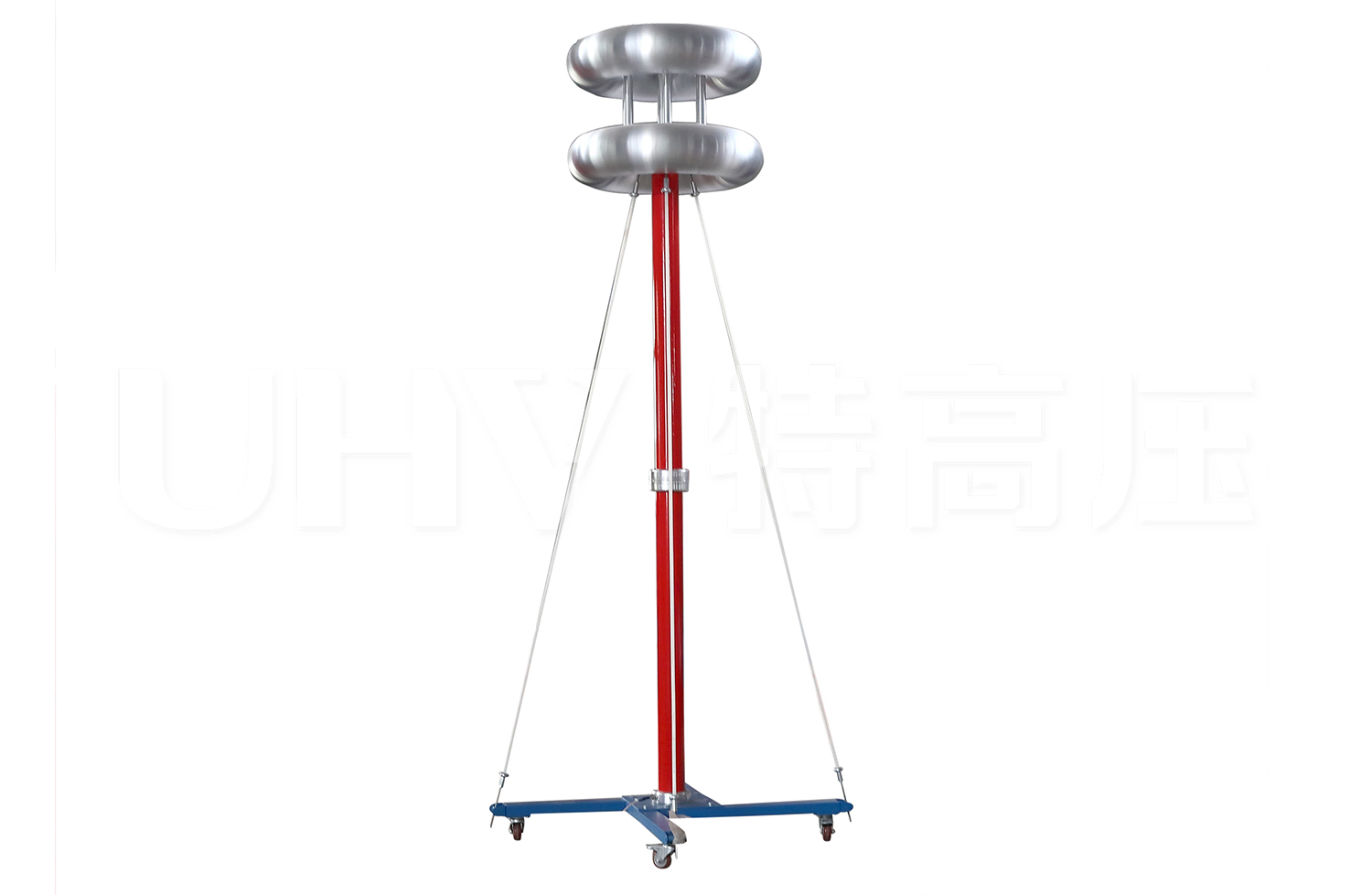

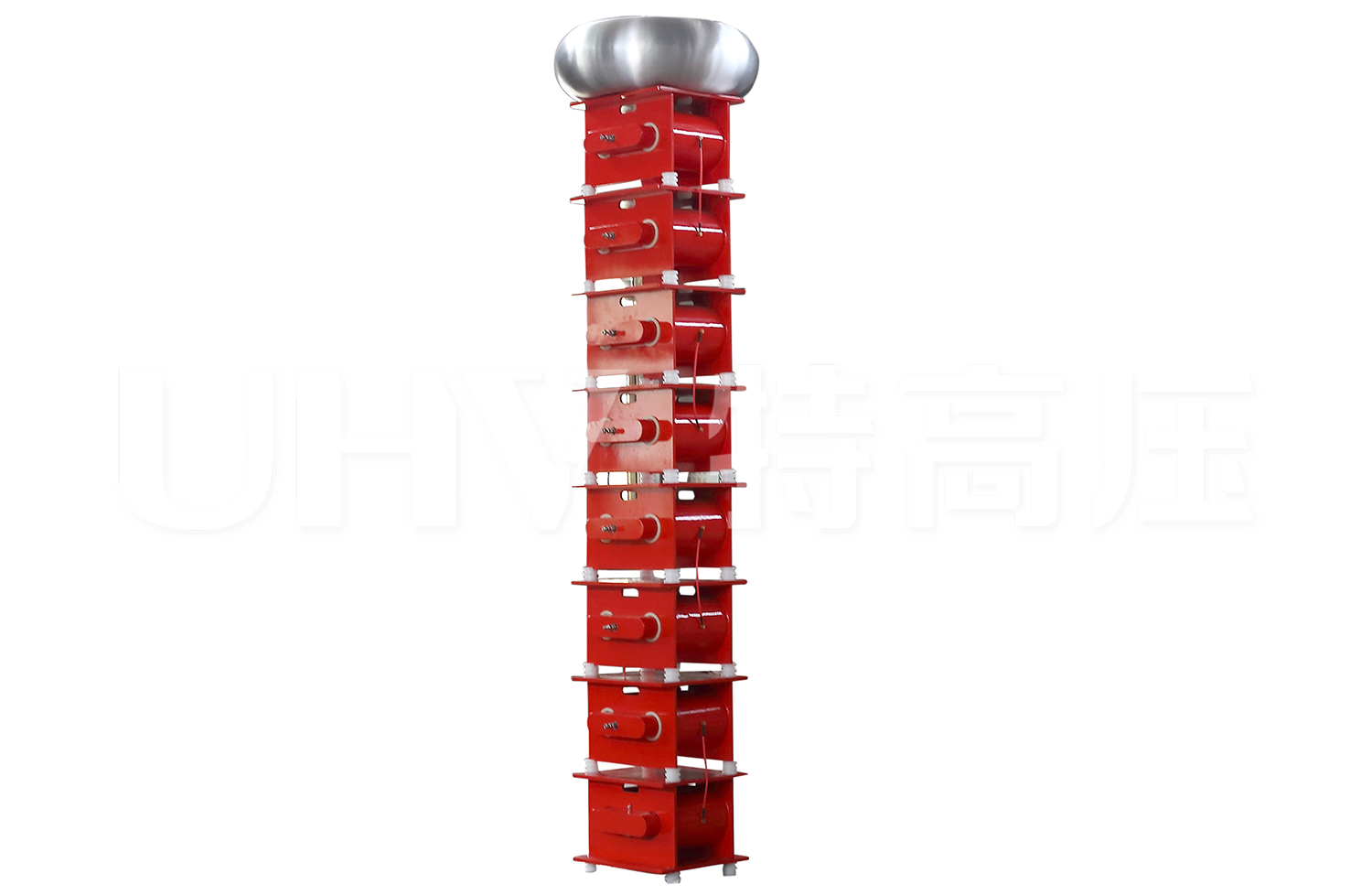

XZB-H 工频串联谐振升压装置(CVT)

所属分类:串联谐振试验装置

产品时间:2022-04-25

简要描述:用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置 参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018 产品说明书检定证书标准及规程产品图集视频拍摄中谐振计算器 输出电压电流波形稳定良好 仅需电源容量为试验容量的1/Q倍 保护功能完善 注:关于产品购买、技术维护等服务,欢迎致电!

详细说明:

电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,串联谐振升压装置是国内最先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品别称:CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备、串联谐振升压装置

产品参数

技术参数

额定容量 80kVA
额定电压 160kV
可调电感量范围 65~130H
额定频率 50Hz
额定电流 0.5A
可调间隙范围 0~300mm
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q>10);同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,价廉,使用操作便捷而安全;

  • 2、串联谐振实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备;

  • 3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤;

  • 4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

串联谐振升压装置串联谐振升压装置串联谐振升压装置串联谐振升压装置串联谐振升压装置
