电缆故障测试仪由闪测、寻迹、定点三大部分组成
发布时间:2025-07-04 点击量:7

  电缆故障测试仪是用于检测和定位电力电缆、通信电缆等故障的专业设备,其核心功能由闪测、寻迹和定点三大部分构成。

  以下是电缆故障测试仪三部分的详细说明:

  1. 闪测(故障预定位)

  功能:

  快速测定电缆故障点的大致位置(距离起点的距离),为后续精确定位提供参考。

  判断故障类型(如低阻短路、高阻泄漏、开路等)。

  原理:

  低压脉冲法(TDR):向电缆发送低压脉冲信号,通过反射波的时间差计算故障距离。

  高压闪测法:对高阻故障施加高压脉冲,击穿故障点后进行测距。

  输出结果:

  故障点距离电缆起始端的距离(如“距离XX米”)。

  故障类型(如接地故障、短路故障、断线故障等)。

  特点:

  快速非破坏性检测,无需直接接触电缆故障点。

  适用于各种电缆类型(低压、中压、高压电缆)。

  2. 寻迹(路径追踪)

  功能:

  根据闪测结果,沿电缆路径追踪信号,确定电缆走向和埋设深度。

  辅助定位故障点,尤其是在复杂环境下(如多根电缆并行、管道交错)。

  原理:

  电磁法:通过发射器向电缆施加特定频率的信号,用接收器探测电磁场强度,从而跟踪电缆路径。

  声磁同步法:结合电磁信号和声音信号(如放电声),提高追踪精度。

  输出结果:

  电缆的走向路径(地面标记或数字记录)。

  电缆埋深(通过信号强度衰减计算)。

  特点:

  适用于地下电缆、管道电缆的路径探测。

  可避免误判其他电缆或金属结构的干扰。

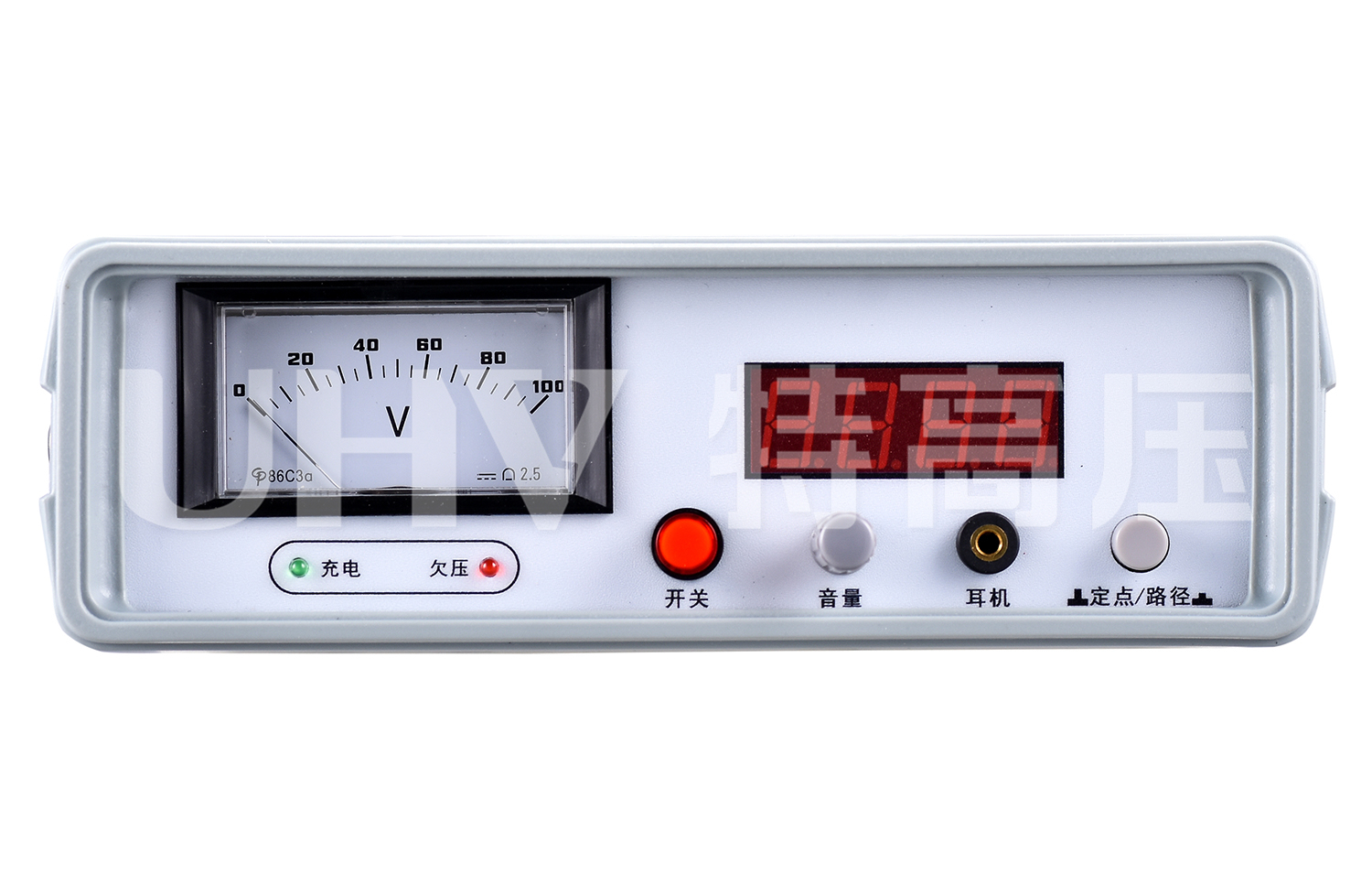

  3. 电缆故障测试仪定点(精确定位)

  功能:

  在闪测和寻迹的基础上,精确找到故障点的具体位置(如地面坐标或坑点)。

  确定故障性质(如绝缘破损、导体断裂、接头氧化等)。

  原理:

  声测法:对高阻故障施加高压冲击,故障点放电产生声音,通过耳机或传感器接收声音信号定位。

  电磁法:利用故障点放电产生的电磁波信号,通过接收器定位。

  跨步电压法:在故障点附近施加电流,通过检测地面电位差确定故障点。

  输出结果:

  故障点的精确位置(如“距离某标志物X米,深度Y米”)。

  故障性质(如绝缘损坏、导体断裂等)。

  特点:

  高精度定位,误差通常在厘米级。

  需要现场开挖或打孔验证。
